Печать формул из Visio 2000

Недавно столкнулись с проблемой переносимости документов в Visio 2000 из более ранних версий, в частности, версии 5.

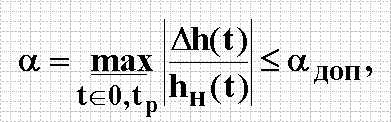

Принесли к нам на печать файл в Visio 5. В файле плакат формата А1 с текстом и формулами. Вот пример формулы:

На предварительном просмотре и на печати эта формула выглядела почему-то так:

Получилась полная ерудна. В Visio отсутствует функция перевода текста в кривые, которая идеально решила бы эту проблему. Можно воспользоваться следующими методиками, позволяющими напечатать документы с формулами, перенесенные из предыдущих версий Visio.

1. Два раза щелкнуть по формуле. Откроется редактор формул, из которого нужно выйти, ничего не меняя в формуле. При этом размер формулы уменьшится до установленного по умолчанию шрифта. Можно увеличить объект, потянув мышкой за угол рамки формулы. Visio будет считать, что формула не импортирована из предыдущего формата, а набрана в Visio2000, а «родные» объекты печатаются нормально.
2. Можно просто выделить объект, нажать правую кнопку мыши и в контекстном меню выбрать пункт Shape -> Ungroup, как показано на рисунке. Формула разобъется на отдельные символы и слова, которые уже никуда не денутся и напечатаются на своих местах. Эту операцию можно проделать для всего документа.
